ㆍ홈 > RF Test & Measurements > USB 벡터네트웍분석기 > 벡터네트웍분석기

벡터 네트워크 분석기 Vector Network Analyzer

4GHz / 6GHz 2 포트 / 2 ½ 포트 벡터 네트워크 분석기

MegiQ 사 Vector Network Analyzer

Model	Port	Frequency Range	Mesuring Power [dBm]	Features
VNA-0440	2	400MHz to 4GHz	-30 to +5	-대구대 4대 납품
VNA-0440e	3	400MHz to 4GHz	-30 to +5	Bias Voltage / Current generator
VNA-0460	2	400MHz to 6GHz	-30 to +5	-
VNA-0460e	3	400MHz to 6GHz	-30 to +5	Bias Voltage / Current generator 와이젯 납품

MegiQ VNA-04 × 0 / VNA-04x0e 안테나 및 네트워크 측정, 최적화에 사용할 수있는 컴팩트 한 전문 용도의 벡터 네트워크 분석기 (VNA)입니다.

400MHz ~ 4GHz (6GHz)의 주파수 범위에서 1 포트 2 포트 3 포트 회로, 예를 들면 안테나 매칭 회로 앰프 필터 전력 분배기 등의 특성 평가 및 측정에 매우 잘 일치합니다.
그 소자는 일반적으로 사용되는 모든 무선 통신 대역에서 전 세계적으로 많이 사용되고있는 것입니다.

현대의 무선 기기의 특성 평가에도 사용할 수 있습니다.
예를 들어 IoT 장치와 라우터, 휴대폰, 홈 오토메이션 제품, 전자 소품 제품, 태블릿, 노트북, RF 모듈 등을들 수 있습니다.

MegiQ VNA-0440은 전문가와 소비자 무선 제품 개발에서 매우 널리 사용되고 있습니다.
이 제품의 부속품에 의해 현대의 초소형 기기의 측정도 쉽게 할 수 있습니다.

특 징

VNA-0440 / VNA-0460

2 포트 양방향 VNA
S11, S12, S21, S22의 측정
400MHz ~ 4GHz (6GHz)의 주파수 범위
-30에서 + 5dBm의 측정 전력
20001 포인트까지의 소인
교정 된 포트
전체 12 항목의 노멀 라이 제이션
파라 메트릭 스윕
매칭 회로 계산기
디 임베디드 기능
교정 키트 관리자

VNA-0440e / VNA-0460e

2½ 포트 양방향 VNA
S13, S23의 측정도 가능
신호 발생기 출력
바이어스 전압 / 전류 발생기

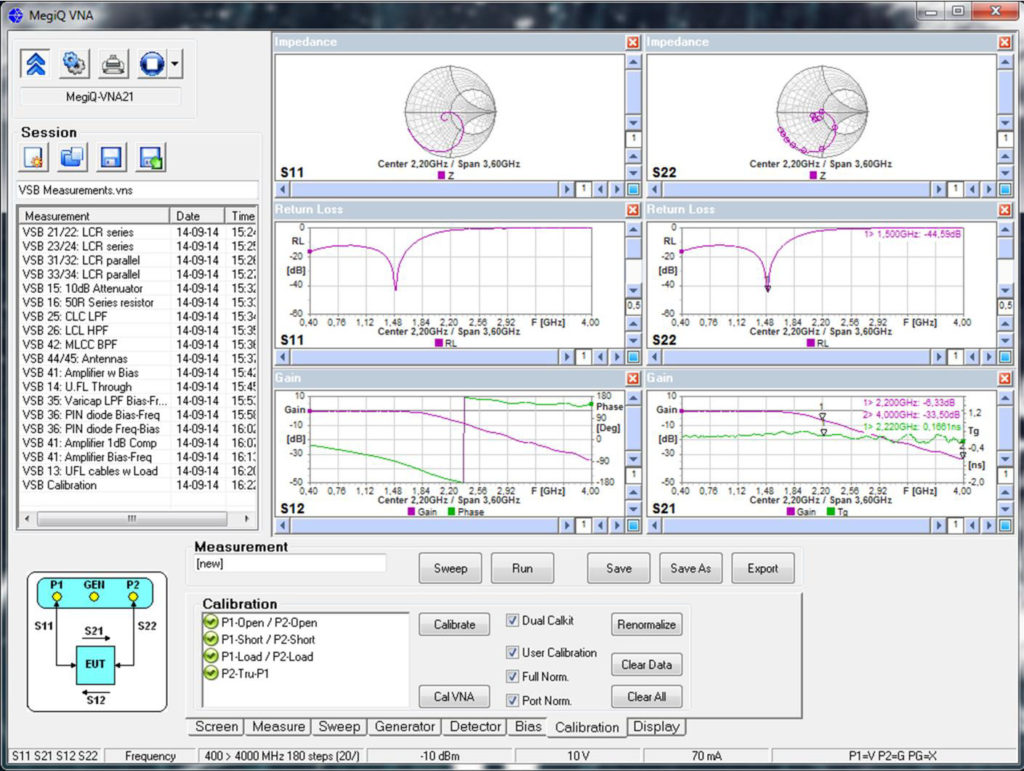

소프트웨어

프리셋	VNA의 소프트웨어가있는 1 포트 / 2 포트 측정에서 여러 프리셋 측정 기능은 임피던스 및 게인 측정 등 일상적으로 잘할 측정에서 매우 쉽게 조작 할 수 있습니다.
교정	교정하지 않고 VNA의 포트에 직접 SMA 장치의 측정이 가능합니다. 케이블이나 어댑터를 통한 측정에서는 소프트웨어가 Open-Short-Load-Through 교정 과정을 안내 해줍니다. VNA의 프런트 패널이 어떤 종단 다음 교정해야 하나를 나타냅니다. 듀얼 교정 키트를 사용하여 교정 작업을 3 배 빠르게 할 수 있습니다.
화면	화면은 터치 스크린 조작을 할 수 있도록 배치되어 있습니다. 그래프는 임의로 끌 수 측정에서 어떤 그래프 유형도 선택할 수 있습니다. 여러 색상 설정도 준비되어 있습니다.
청소	소프트웨어는 청소 관리자를 제공합니다. 파라 메트릭 스윕에 여러 매개 변수 (주파수, 전력, 바이어스 등의 가변 량)을 조합하여 정의 할 수 있습니다. 이것은 증폭기, 스위치, 버 랙터 핀 다이오드 등의 활성 회로의 특성 분석에 매우 유용합니다.
세션 관리자	측정 결과는 하나의 측정 세션을 단일 파일로 세션 관리자에 저장할 수 있습니다. 모든 설정 (예 : 교정 화면 레이아웃, 마커 등)는 해당 세션에 저장됩니다.
API	VB, C ++, C #, Labview 등의 Application Programming Interface을 가지고 실험실에서의 셋업이나 생산 공정의 자동화 테스트 시스템 및 VNA-0440과의 연계가 가능합니다.

MegiQ 소프트 소프트웨어

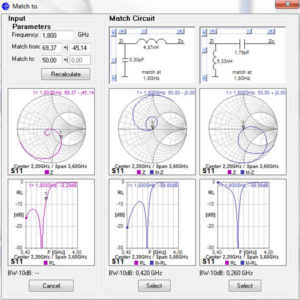

매칭 회로 계산기

강력한 기능으로 매칭 회로 계산기가 포함되어 있습니다. 회로 (안테나)가 측정되면 사용자가 스미스 차트에서 원하는 주파수를 선택하여 매칭 회로 계산기는 그 주파수에서 50Ω에 일치하는 복수의 정합 회로를 제안 해줍니다.
이것은 다른 임피던스에 있습니다.
또한 매칭 회로 계산기는 궁극적으로 얻을 수있는 대역폭을 표시하여 최적의 결과를 얻기 위해 소자의 미세 조정도 가능합니다.
매칭 기능이 설정되어 있으면, 그 결과는 측정 화면에 표시되며, 이후 계속 측정에서 매칭 상태가 실시간으로 시뮬레이션됩니다.
측정에있어서 적절한 교정을 실시하는 것으로, 정합 회로 계산기에서 얻어진 결과는 대상의 기판에서 높은 재현성을 가지고 있습니다.

MegiQ 사 matchcalculator

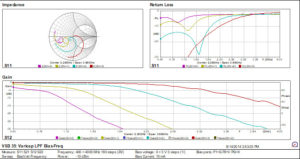

보고서

VNA-0440 개발 프로젝트 전반에 사용 할 수 있기 때문에 그 보고서 화 / 문서화 기능은 업무에서 매우 중요한 위치를 차지하고 있습니다. 이 소프트웨어는 화면 레이아웃에 따라 확장 가능한 그래픽을 생성합니다. 화면 레이아웃은 사용자가 직접 설정할 수 있습니다. 그 그래픽 파일로 저장하거나 문서에 붙여 가져올 수 있습니다.

MegiQ 사 reports

Antenna tuning
Matching circuits
Device characterisation
Transceiver chips
VNA calibration
Balanced measurements
Radiation Patterns
Total Radiated Power
etc

Bluetooth
Zigbee
Wifi
Cellular
LTE
GPS
WiMax
ISM
etc

총 3개의 상품이 있습니다.

상품명

가격

배송

만족도

VNA-0460 400MHz to 6GHz, 2-port Vector Network Analyzer
대학교 실험실습 저가격 VNA 입니다. for measuring all kinds of micro-circuits like antennas, attenuators, amplifiers etc. Its frequency range includes most popular telecom bands like GSM-GPRS-LTE, Wifi, DECT, GPS, ISM, Zigbee, Bluetooth.

0원

일반배송

VNA-0440 400MHz to 4GHz, 2-port Vector Network Analyzer
대학교 교육 실험실습 저가격 VNA 입니다. for measuring all kinds of micro-circuits like antennas, attenuators, amplifiers etc. Its frequency range includes most popular telecom bands like GSM-GPRS-LTE, Wifi, DECT, GPS, ISM, Zigbee, Bluetooth.

0원

일반배송

VNA-0460e 400MHz to 6GHz 2½-por 벡터 네트웍 분석기 Vector Network Analyzer with Bias Generator
VNA는 안테나, 감쇠기, 증폭기 등과 같은 모든 종류의 마이크로 회로를 측정하는 데 이상적입니다. 주파수 범위에는 GSM-GPRS-LTE, Wifi, DECT, GPS, ISM, Zigbee, Bluetooth와 같은 가장 널리 사용되는 통신 대역이 포함됩니다.

0원

일반배송
